Az MVR elpárologtató helyigényei: hely és elrendezés

16 Oct, 2026 9:04am

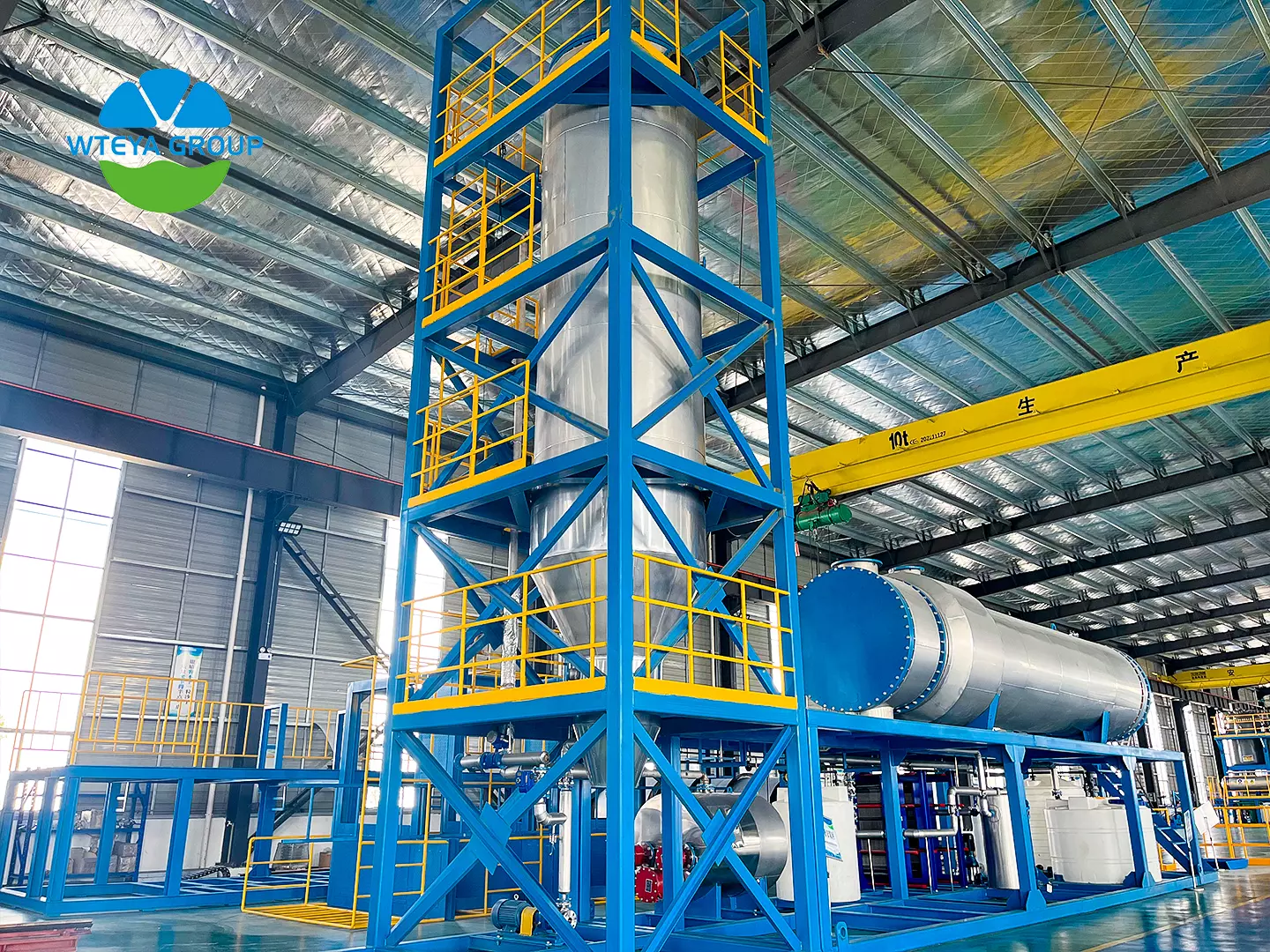

MVR evaporator site layout

Az MVR elpárologtatónak szükséges alapterület a párologtatási kapacitásától és konfigurációjától függ. Gyakorlati alapszabály, hogynagyjából tervezzen 10-20 m² alapterület minden 1 t/h párolgási kapacitás, és hagyjon további helyet a kristályosító, az előkezelő és a tárolótartályok számára.

🏗️ Mennyi alapterületre van szüksége egy MVR elpárologtatónak?

A MVR párologtató kötelességszerűen skálázható, így a lábnyom gyorsannövekszik a kapacitással:

A 5 t/h csúszás-szerelt egység körülbelül 60-at vesz igénybe-100 m² beleértve a működő sétányokat, a 10 t/h rendszer kb 120-200 m²és a 30 t/hnagy rendszer 300-500 m². Ha kristályosítót, előkezelőt és tárolótartályt adnak hozzá, a teljes terület további 50-nelnő-100%.

📐 Mi alkotja a lábnyomot

Az elrendezés általában öt zónára szerveződik, amelyek mindegyikét külön kell megtervezni:

A fő folyamatterületen a hőcserélő, a szeparátor és a kompresszor található; a segédtérben vákuum-, betápláló-,nyomó- és kondenzvíz-szivattyúk, valamint az előmelegítő találhatók; az elektromos és vezérlőterem kb 10-20 m² MCC és PLC panelekhez; a járdák karbantartása legalább 1-1,5 m távolság minden oldalon; a tartályparkban pedig takarmány-, koncentrátum- és kondenzvíztartályok találhatók.

📏 Magasság és beépítési távolság

A magasság a párolgási elvtől függ. Egy esés-fóliaegység, amelyhez folyadékelosztóra és elválasztó részre van szükség, elérheti 8-15 m magas; egy kényszerített-cirkulációs egység alacsonyabb a 5-10 m; csúszás-a felszerelt berendezéseket általában megtartják 4-en belül-6 m és beépíthető beltérre vagy félig-nyitott menedéket.

⚙️ Korán ellenőrizendő, kemény webhelyekkel kapcsolatos követelmények

Számos követelmény rögzített, és későbbnehéz megváltoztatni. Az alapozásnak el kell viselnie a berendezés elárasztott súlyát, így a teherbírása 10 t/m² vagy több jellemzően szükséges, és anagy rendszerek cölöpökre vagy megerősítésre szorulnak-beton alap. A fejtérnek az egység felett emelési és karbantartási teret kell hagynia. A kompresszorhelyiség szellőztetést és hangszigetelést igényel, míg a hideg területeken beltéri telepítés vagy fagy elleni szigetelés szükséges.

🏆 Miért tervezze meg az oldalt a WTEYA-val

A WTEYA közel 20 éve tervezett és épített párologtató és kristályosító rendszereket, 2000+ ügyfelek 30 tartományban és közel tartva 200 szabadalom, felszerelés elérhetőségével 99% vagy magasabb. Általános elrendezési rajzot biztosítunk - méretek, terhelések és fúvóka iránya - a tervezési szakaszban, így a helyszínt a szállítás előtt előkészítik, és személyre szabott megoldásokat kínálunk teljes OEM-el & ODM szolgáltatások.
